Jak zapojit trafo na led pásek či bodovky
Kompletní průvodce zapojení transformátoru pro začátečníky
Výběr správného transformátoru (trafo) pro LED osvětlení je klíčovým krokem při instalaci LED pásků, bodovek nebo žárovek. V tomto článku vám poradíme, jaké trafo zvolit, jaké parametry brát v úvahu a jak se pohybují ceny takových traf. Čtěte dál a dozvíte se vše potřebné.
Proč vlastně potřebujete trafo pro LED osvětlení?
LED osvětlení často vyžaduje napájení nižším napětím, než je standardních 220V v domácnostech. Transformátor (trafo) snižuje toto napětí na úroveň, kterou LED osvětlení potřebuje, nejčastěji na 12V nebo 24V. Bez správného transformátoru by mohlo dojít k poškození LED pásků, bodovek nebo žárovek.

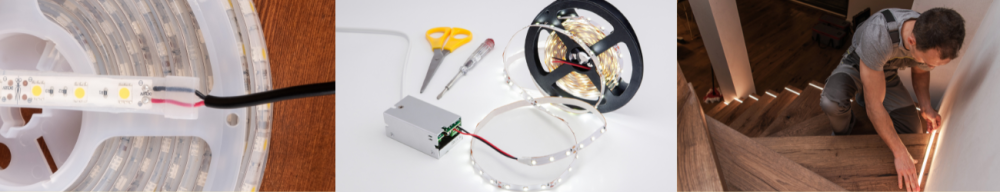

Jak zapojit trafo na LED: Krok za krokem
Vyberte správné trafo: Před zahájením instalace musíte vybrat správný typ a výkon transformátoru.
Vypočítejte potřebný výkon: Zjistěte, jaký příkon má váš LED pásek, bodovka nebo žárovka. Například, pokud máte LED pásek s příkonem 5W/m a délkou 5 metrů, celkový příkon bude 25W. Přidejte alespoň 20% rezervy, takže budete potřebovat trafo o výkonu minimálně 30W.
Připravte potřebné nástroje: Budete potřebovat šroubovák, odizolovací kleště, spojovací materiál (svorky, konektory) a případně multimetr pro měření napětí.
Vypněte napájení: Před jakoukoli manipulací s elektrickými zařízeními vypněte napájení na hlavním vypínači.
Připojte trafo ke zdroji napájení: Trafo má dva vstupní konektory (L a N) pro připojení k síťovému napětí (220V) a dva výstupní konektory (V+ a V-) pro nízké napětí (12V nebo 24V). Připojte síťové kabely do vstupních konektorů podle označení.
Připojte LED osvětlení: Připojte kabely od LED pásku, bodovky nebo žárovky k výstupním konektorům transformátoru. Dbejte na správnou polaritu - kladný vodič (V+) na kladný pól LED a záporný vodič (V-) na záporný pól LED.
Otestujte spojení: Po připojení všech vodičů zapněte napájení a zkontrolujte, zda LED osvětlení funguje správně. Pokud vše svítí jak má, můžete upevnit trafo a dokončit instalaci.
Jaké trafo na LED pás?
Typ transformátoru: LED pásky nejčastěji používají transformátory s konstantním napětím (12V nebo 24V). Při výběru dbejte na správné napětí odpovídající vašim LED páskům.
Výkon transformátoru: Vypočítejte celkový příkon LED pásku a přidejte rezervu. Například, pokud máte 5 metrů LED pásku s příkonem 10W/m, budete potřebovat trafo s výkonem minimálně 60W.
Cena transformátoru: Cena závisí na výkonu a kvalitě. Základní trafa na LED pásky se pohybují v cenovém rozmezí od 10 do 50 EUR, zatímco výkonnější a kvalitnější modely mohou stát i více.
Jak silné trafo na LED pás?
Výkon transformátoru by měl být minimálně o 20% vyšší než celkový příkon LED pásku. Tento výpočet vám zajistí, že trafo nebude přetíženo a bude pracovat spolehlivě. Například pro LED pásek s příkonem 50W budete potřebovat trafo s minimálním výkonem 60W.
Trafo 12V na LED pás: Jak zvolit správně?
Transformátor 12V je nejběžnějším typem pro LED pásky. Při výběru zohledněte:
Výkon transformátoru: Minimálně o 20% vyšší než celkový příkon LED pásku.
Typ LED pásku: Zkontrolujte, zda je LED pásek navržen na 12V.
Certifikáty a ochrana: Kvalitní transformátory mají ochranu proti přehřátí, přetížení a zkratu.
Trafo na LED bodovky
LED bodovky často používají 12V napětí, proto je zapotřebí trafo 12V. Postup při výběru a instalaci je podobný jako u LED pásků:
Vypočítejte celkový příkon: Máte-li například 5 bodovek, každou s příkonem 5W, celkový příkon bude 25W. Přidejte rezervu a vyberte trafo s minimálním výkonem 30W.
Typ transformátoru: Použijte trafo s konstantním napětím 12V.
Schéma zapojení
Při zapojení LED pásků, bodovek nebo žárovek je důležité dodržovat správné schéma zapojení, abyste zajistili bezpečnou a spolehlivou instalaci.

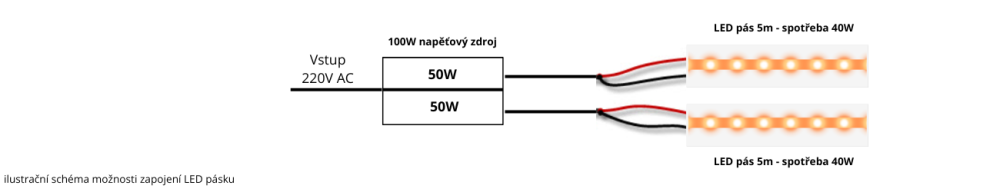

Zapojení LED pásku:
Vstupní napětí (220V): Připojte kabely z elektrické sítě ke vstupním konektorům transformátoru (L a N).
Výstupní napětí (12V nebo 24V): Připojte výstupní konektory transformátoru (V+ a V-) k LED pásku. Dbejte na správnou polaritu.

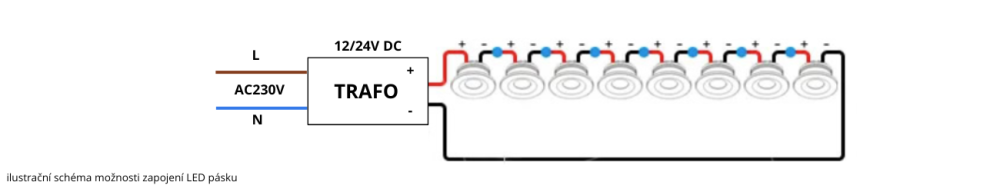

Zapojení LED bodovek:
Vstupní napětí (220V): Připojte kabely z elektrické sítě ke vstupním konektorům transformátoru (L a N).
Výstupní napětí (12V nebo 24V): Připojte výstupní konektory transformátoru (V+ a V-) k LED bodovkám. Použijte správné konektory pro daný typ bodovky.
Zapojení LED žárovky:
Vstupní napětí (220V): LED žárovky často nevyžadují externí transformátor, protože mají vestavěný transformátor. Připojte žárovku přímo do svítidla, která je napájena síťovým napětím.
Kam umístit zdroj pro LED?
Chlazení: Umístěte zdroj na dobře větrané místo, aby se předešlo přehřátí.
Dostupnost: Umístěte jej na místo, kde bude snadno přístupný pro údržbu a případnou výměnu.
Ochrana: Zajistěte, aby byl zdroj chráněn před prachem, vlhkostí a mechanickým poškozením.
Kolik stojí LED trafo na LED?
Cena transformátoru na LED osvětlení závisí na výkonu a kvalitě:
Malé transformátory (do 30W): Cena se pohybuje od 250 do 500CZK.
Střední transformátory (30W - 100W): Cena se pohybuje od 500 do 1500 CZK.
Velké transformátory (nad 100W): Cena může být vyšší, často nad 1500 CZK, v závislosti na značce a specifikaci.
Závěr
Výběr a zapojení správného transformátoru pro LED osvětlení je klíčové pro dlouhou životnost a bezproblémové fungování vašich LED pásků, bodovek nebo žárovek. Vždy dbejte na správný výkon, typ napětí a kvalitní provedení transformátoru. Máte-li jakékoli dotazy nebo potřebujete pomoc při výběru, neváhejte nás kontaktovat.
